Řízení 3x SSR (ohřev TV) modulem C-IS-0404S

Pro přímé řízení SSR (řízení po periodách sítě, spínání v nule) můžeme použít modul C-IS-0404S. Pro SSR s příkonem max. 13 mA a spínání při 4 V, např. zde použité RGS1A23D25 můžeme přímo využít výstupu napájení 5 VDC modulu.

Modul C-IS-0404S umí frekvenci PWM nastavovat s krokem 1Hz, takže např. použít frekvenci 2 Hz, tedy PWM cyklus bude  25 kroků po 20ms  = 500ms a jeden krok PWM tedy bude odpovídat 4% regulovaného výkonu. Způsob výpočtu a funkci tohoto řízení popisuje tento článek.

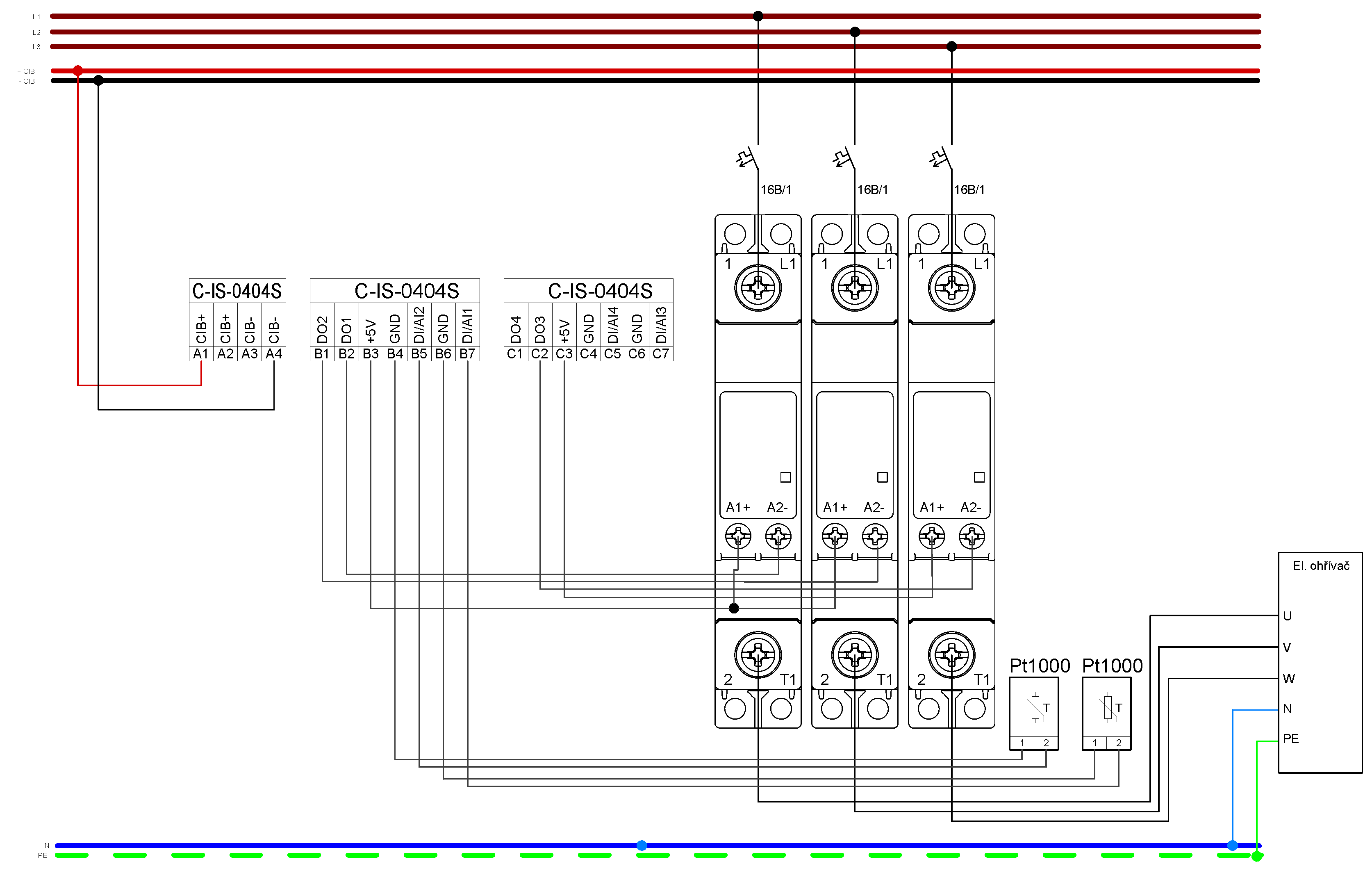

Obr 1. příklad přímého řízení SSR modulem C-IS-0404S

Poznámky:

1. Propojka UOUT musí být nastavena do polohy 22 V (napětí spínaného obvodu musí být max. 22 V, zde je 5 V z interního zdroje)
2. Modul může zároveň měřit teploty ve vytápěné nádrži TV
3. Max. odběr jednoho SSR z DOx může být 13 mA, celkem lze výstupy 5V (svorka B3 + C3) zatížit proudem 40 mA
4. Při potřebě většího proudu, nebo vyššího napájecího napětí je nutno použít externí zdroj max. 22 V, který se použije pro napájení řídicích obvodů SSR relé místo interního zdroje 5V. Záporná svorka zdroje se připojí na GND modulu, z kladné svorky se napájí svorky A1+ u SSR. Podobné zapojení s externím napájením je využito v tomto příkladu.
