Modul C-IT-0504L nabízí v provedení na DIN lištu stejné vlastnosti jako má miniaturní modul C-IT-0504S. Je v nízké krabičce na DIN lištu (šířka 2M), s konektorem se šroubovými svorkami.
Modul C-IT-0504L (obj. č.: TXN 143 26) je určen pro připojení analogových nebo binárních signálů a analogových výstupů 0 ÷ 10 V přímo na elektroinstalační sběrnici CIB.
Univerzální vstupy lze nastavit na binární nebo analogové v SW konfiguraci modulu a to ve dvou skupinách. První skupina obsahuje 4 vstupy, druhá 1 vstup. Nastaveni je potom společné pro celou skupinu. Například jeden snímač teploty (AI) a čtyři vstupy kontakty (DI) nebo jeden vstup kontakt (DI) a čtyři snímače teploty (AI).
Pro měření teploty se používají odporové snímače PT1000, Ni1000, termistor NTC12k, nebo KTY81-121 proti společnému vodiči GND. Odpor je přepočten v modulu na číselnou hodnotu teploty a přenášen do centrální jednotky po sběrnici CIB. Pro jiný typ odporového snímače lze zvolit rozsah měření odporu 0 až 160 kΩ, ale přepočet na teplotu a linearizace se musí provést až na úrovni uživatelského programu.
Binární signály se připojují na vstupy pouze jako volný, beznapěťový kontakt proti společnému vodiči GND. Binární vstup může pracovat také v režimu vyváženého vstupu.
Napětí analogových výstupů 0 ÷ 10 V je vyvedeno na svorky proti společnému vodiči GND.
Základní parametry vstupů DI/AI1 ÷ DI/AI5
| Typ vstupu (připojené čidlo) | Rozsah měřených hodnot |
| PT1000 | -90 °C ÷ +320 °C |
| Ni1000 | -60 °C ÷ +200 °C |
| NTC 12k | -40 °C ÷ +125 °C |
| KTY81-121 | -55 °C ÷ +125 °C |
| Odpor max. 160 kΩ | 0 ÷ 160 kΩ |
| Binární vstup | Log. 0 >1,5 kΩ / log 1 <0,5 kΩ |
| Vyvážený kontakt | Odpor smyčky 2x 1k1 |
Základní parametry analogových výstupů AO1 ÷ AO4
| Jmenovité výstupní napětí UJM | 10 V |
| Nastavitelný rozsah výstupního napětí | 0 ÷ 130 % UJM |
| Zatěžovací odpor | >1 kΩ |
| Max. kapacita zátěže | 250 nF |
Obr. 1 záklafní příklad zapojení modulu C-IT-0504L
Vnitřní zapojení modulu je shodné s C-IT-0504S, kde je možno najít nákres zapojení.

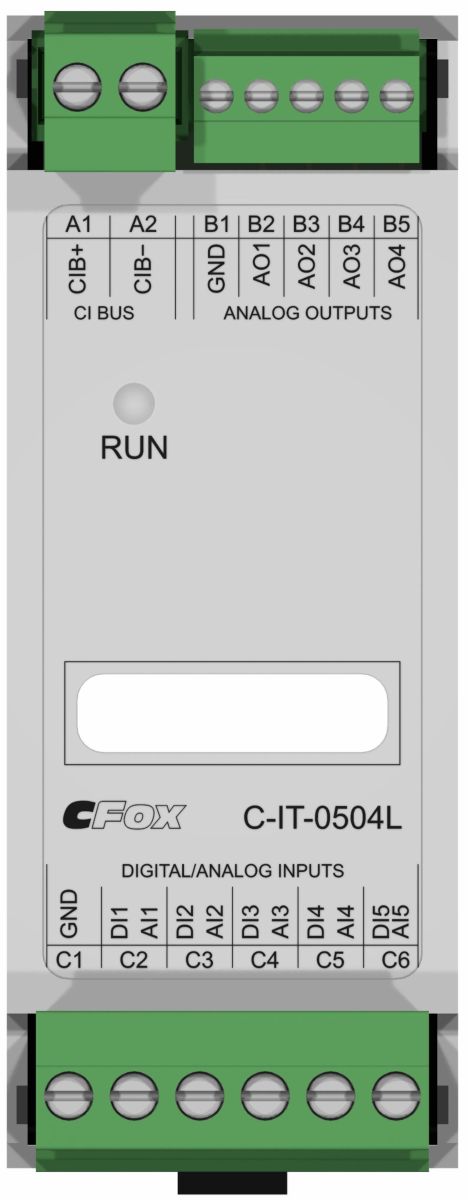

Obr, 2 rozložení konektorů na modulu C-IT-0504L
