PLC Tecomat Foxtrot

Tecomat Foxtrot

Tecomat Foxtrot

Tecomat Foxtrot - osvědčený kompaktní modulární řídicí a regulační systém pro malé a střední aplikace s montáží do rozvaděčů a rozvodnic na DIN lištu. Díky výkonné procesorové jednotce s bohatými komunikačními schopnostmi, promyšlenému systému vstupně/ výstupních periferií či originálnímu propojení se světem inteligentních elektroinstalací může být Tecomat Foxtrot právem označován za řídicí systém "nové generace".



Hlavní přednosti systému Tecomat Foxtrot



Vyšší výkon

Jádro systému Tecomat Foxtrot tvoří výkonná procesorová jednotka s 32 bitovým RISC procesorem a rychlostí až 0,2 ms/1k instrukcí.



Promyšlená modularita

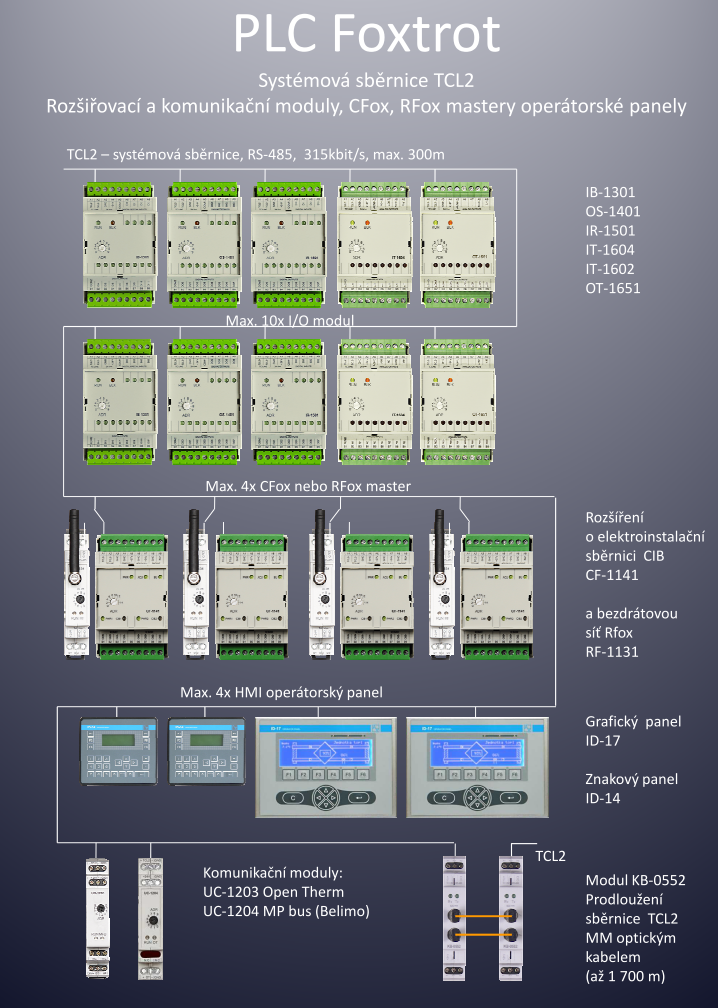

Základní modul má vlastnosti kompaktního systému - vedle komunikačních rozhraní obsahuje vstupy, výstupy a displej stlačítky. Periferní moduly mohou být připojeny k základnímu modulu systémovou sběrnicí (TCL2) až na vzdálenost 1.700m.



Větší paměť

Tecomat Foxtrot obsahuje slot pro vyjímatelnou paměťovou flash kartu (SDHC, SD, MMC) pro ukládání webových stránek vytvořených nástrojem Web Maker, který je součástí programovacího prostředí Mosaic. Data jsou ukládána do struktury souborů (File system).



Svět inteligentních elektroinstalací CFox, RFox

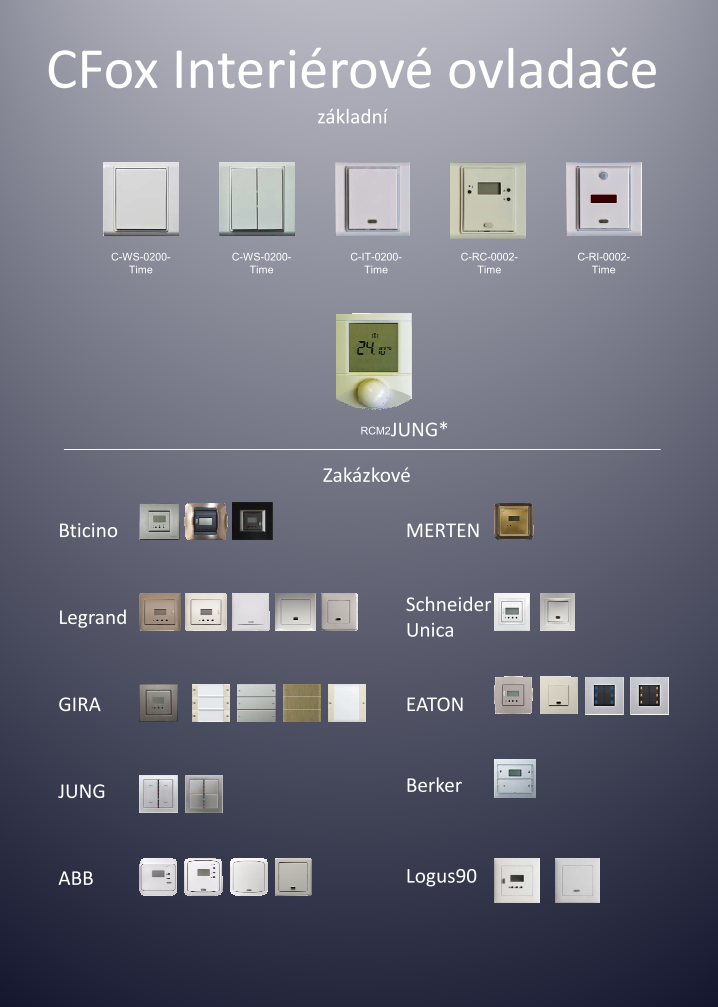

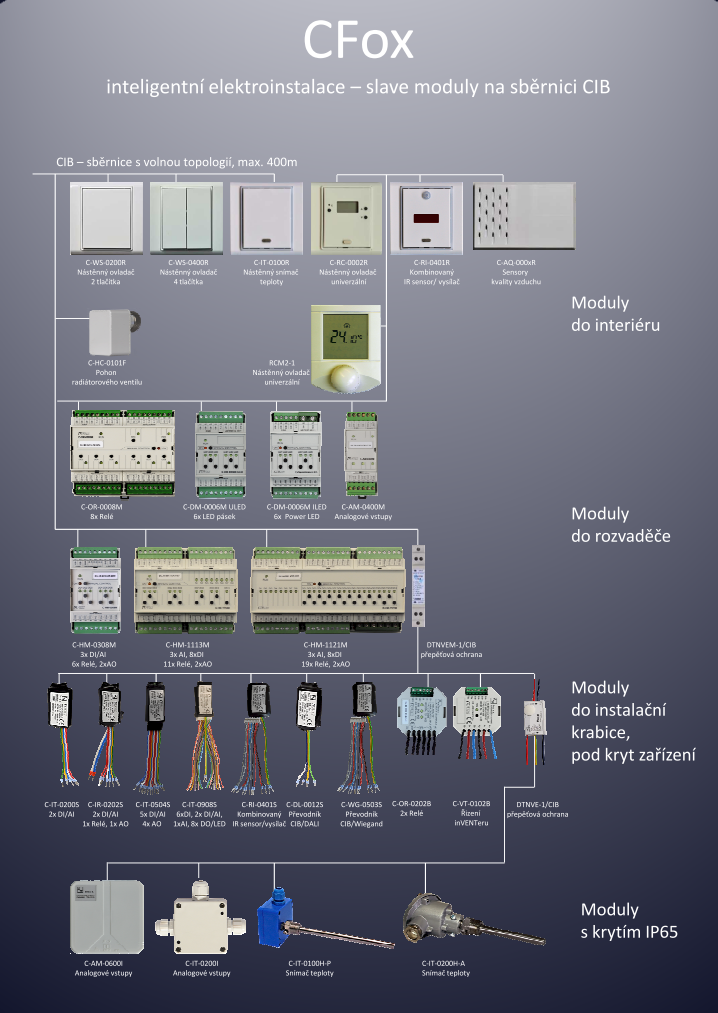

Propojením Tecomatu Foxtrot s inteligentními elektroinstalačními prvky CFox, RFox vzniká moderní systém distribuovaného řízení. Bezdrátové moduly RFox, CFox je možné rozdělit na tzv. senzory (vypínače, tlačítka, čidla, ...), aktory (relé, stmívače, ...) kombinované sensory/aktory a speciální prvky (např. ovládací terminály).

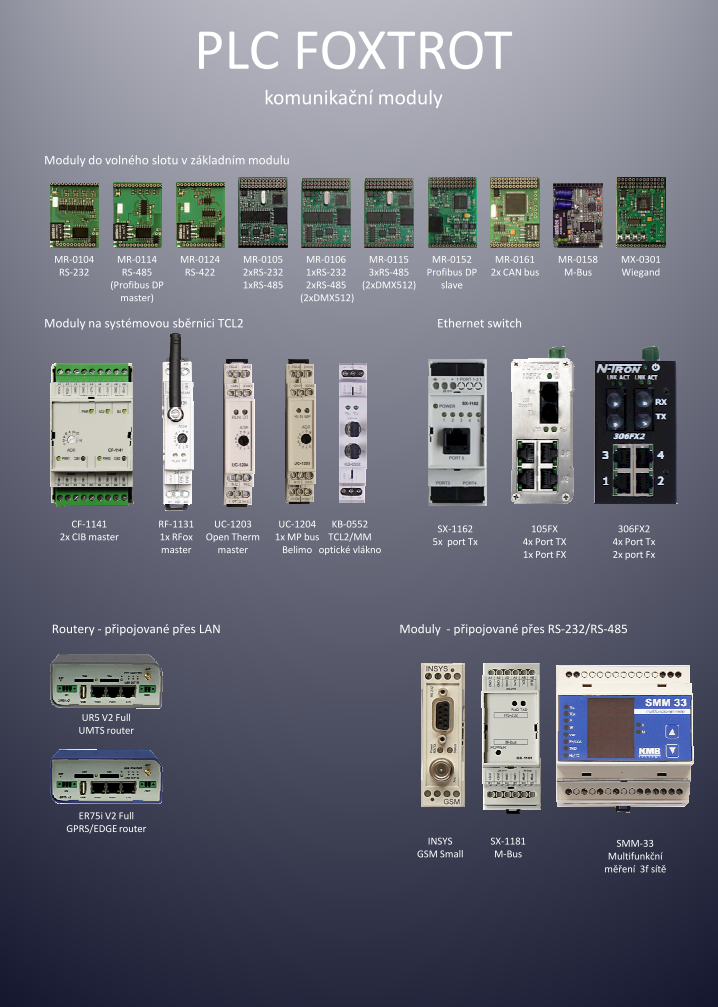

Propracované komunikace

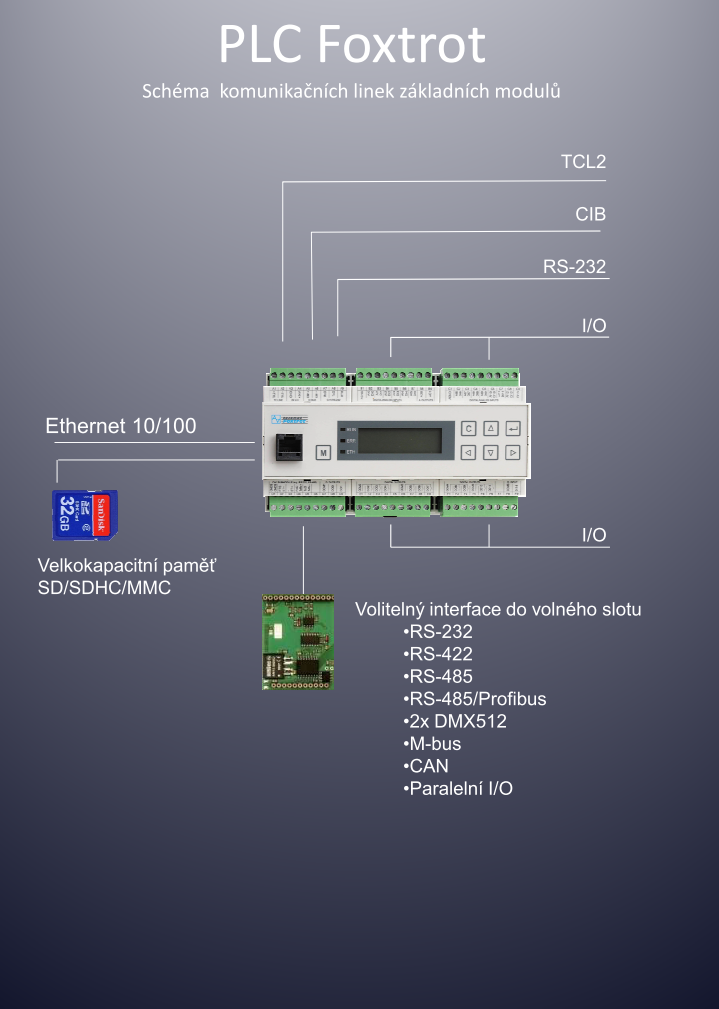

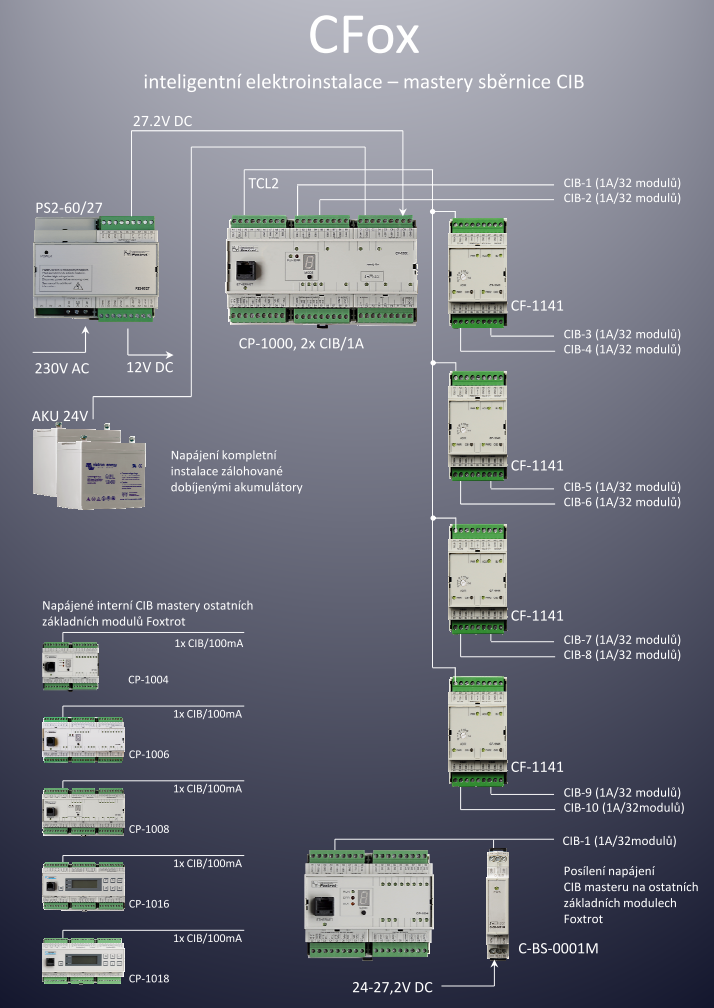

Vedle rychlého 100Mb Ethernetu a dvou komunikačních kanálů disponuje Tecomat Foxtrot zcela unikátní sběrnicí CIB (Common Installation Bus). Díky ní je možné k řídicímu syystému připojit libovolně distribuované inteligentní elektroinstalační prvky CFox.



Programování v prostředí Mosaic

Tvorba a ladění programů pro systémy Tecomat. Respektuje normu IEC61131-3. 4 druhy jazyků. Nástroje pro snadnou a intuitivní tvorbu programů: nastaveni parametrů regulačniho obvodu, on-line programovani, archivace projektu v paměti systému nebo Web Maker pro tvorbu systémového webového rozhraní.



Mechanické provedení

Modulové provedení rozměrově kompatibilní se standardizovanými elektroinstalačními výrobky nabízí úspory i komfort při montáži systému.

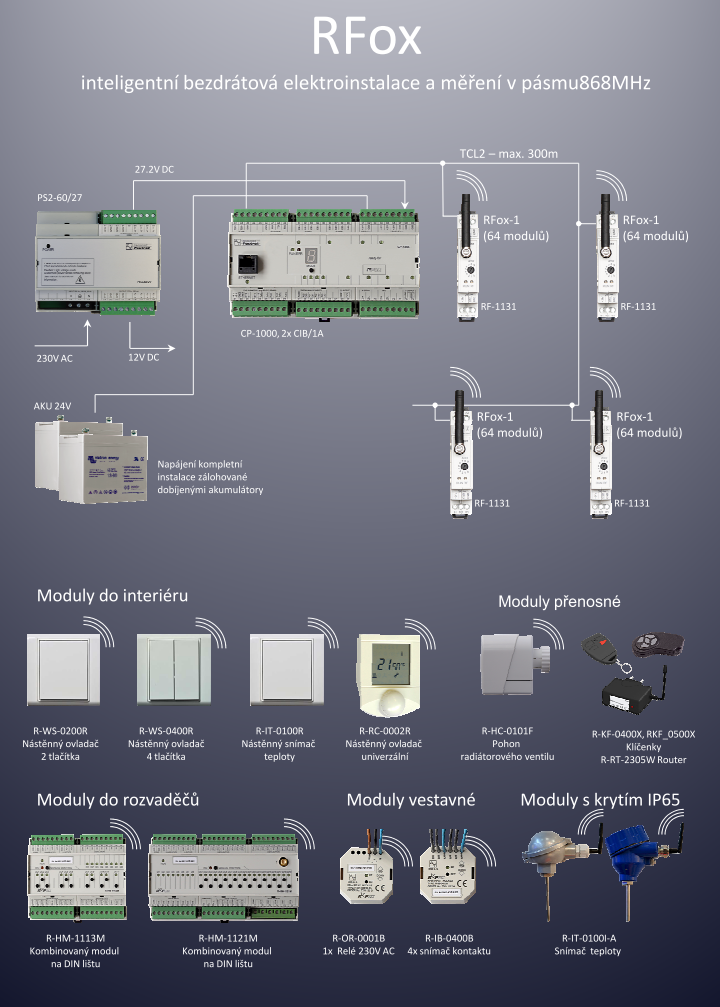

Bezdrátový systém RFox

Tecomat Foxtrot se stává více univerzální díky plně duplexnímu bezdrátovému systému RFox, který umožňuje bezdrátové připojení prvků inteligentní elektroinstalace.



Aplikační možnosti systému Foxtrot

  Technické zařízení budov

  Řízení průmyslových procesů

  Strojírenství



Foxtrot a jeho struktura




 Filtrovat dle parametrů

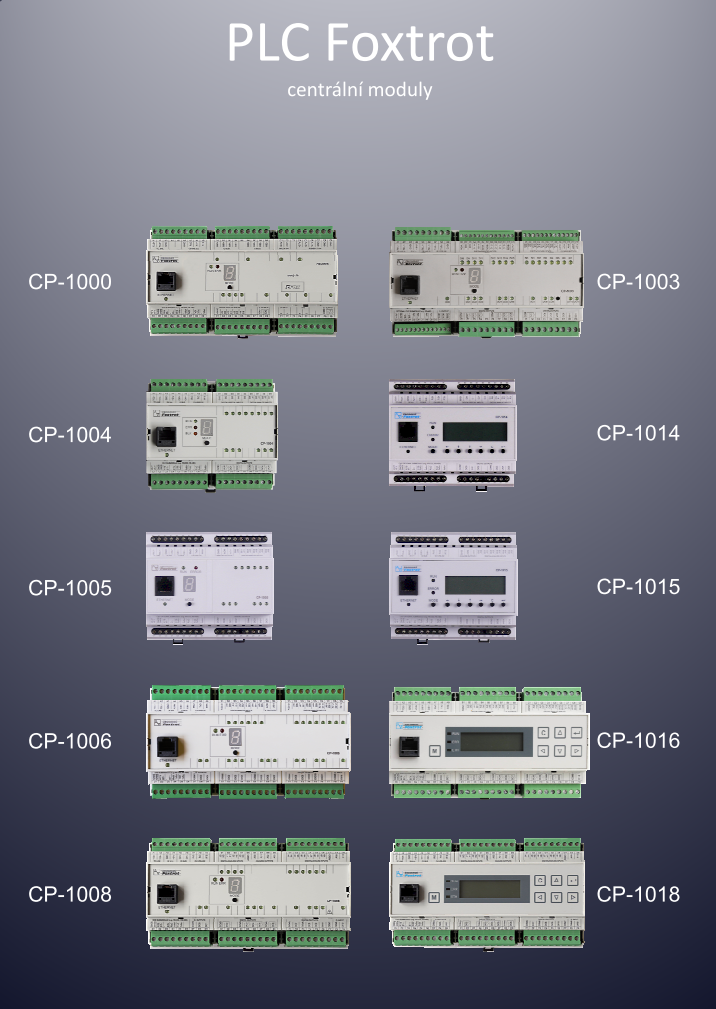

CP-1000

CP-1000

CP-1000-Základní modul  Foxtrot, 2x CIB master napájený
[ DI: 6, DO: 2, Typ: PLC-Foxtrot, Výrobce: Teco, Provedení: DIN-RAIL, Bus: Not defined, Input: true, Output: true, Analog: true, Binary: true ]

CP-1001

CP-1001

CP-1001-Základní modul  Foxtrot, 2x CIB master, 384kB programu, 192kB registrů
[ DI: 6, DO: 2, Typ: PLC-Foxtrot, Výrobce: Teco, Provedení: DIN-RAIL, Interface: Multi, Bus: TC700, Input: true, Output: true, Analog: true, Binary: true ]

CP-1003

CP-1003

CP-1003-Základní modul Foxtrot
[ AO: 4, DI: 8, DO: 12, Typ: PLC-Foxtrot, Výrobce: Teco, Provedení: DIN-RAIL, Interface: Multi, Bus: TC700, Input: true, Output: true, Analog: true, Binary: true ]

CP-1004

CP-1004

CP-1004-Základní modul Foxtrot
[ DI: 8, DO: 6, Typ: PLC-Foxtrot, Výrobce: Teco, Provedení: DIN-RAIL, Interface: Multi, Bus: TC700, Input: true, Output: true, Analog: true, Binary: true ]

CP-1005

CP-1005

CP-1005-Základní modul Foxtrot
[ AO: 2, DO: 6, Typ: PLC-Foxtrot, Výrobce: Teco, Provedení: DIN-RAIL, Interface: Multi, Bus: TC700, Input: true, Output: true, Analog: true, Binary: true ]

CP-1006

CP-1006

CP-1006-Základní modul Foxtrot
[ AO: 2, DI: 2, DO: 12, Typ: PLC-Foxtrot, Výrobce: Teco, Provedení: DIN-RAIL, Interface: Multi, Bus: TC700, Input: true, Output: true, Analog: true, Binary: true ]

CP-1008

CP-1008

CP-1008-Základní modul Foxtrot
[ AI: 2, AO: 4, DO: 11, Typ: PLC-Foxtrot, Výrobce: Teco, Provedení: DIN-RAIL, Interface: Multi, Bus: TC700, Input: true, Output: true, Analog: true, Binary: true ]

CP-1013

CP-1013

CP-1013-Základní modul Foxtrot
[ AO: 4, DI: 8, DO: 12, Typ: PLC-Foxtrot, Výrobce: Teco, Provedení: DIN-RAIL, Interface: Multi, Bus: TC700, Input: true, Output: true, Analog: true, Binary: true ]

CP-1014

CP-1014

CP-1014-Základní modul Foxtrot s LCD
[ DI: 4, DO: 6, Typ: PLC-Foxtrot, Výrobce: Teco, Provedení: DIN-RAIL, Interface: Multi, Bus: TC700, Input: true, Output: true, Analog: true, Binary: true ]

CP-1015

CP-1015

CP-1015-Základní modul Foxtrot s LCD
[ AO: 2, DO: 6, Typ: PLC-Foxtrot, Výrobce: Teco, Provedení: DIN-RAIL, Interface: Multi, Bus: TC700, Input: true, Output: true, Analog: true, Binary: true ]
