Základní modul CP-2091 umožňuje napájení z 24 VDC, nebo 230 VAC (typická hodnota napětí).
Jestliže je modul napájen z nízkého napětí 230 VAC připojeného na svorky C8 a C9, pak svorky A3 a A4 určené pro napájení z externího zdroje 24 VDC jsou nefunkční, zůstanou nezapojené.
Vstup napájení 230 VAC je chráněn pomalou tavnou pojistkou (nevyměnitelná !) a následně varistorem.
Vstup napájení 230 VAC
| Interní jištění vstupu napájení 230 VAC | interní tavná pojistka 1A, zpožděná, vypínací proud 35 A |
| Interní ochrana proti přepětí vstupu napájení 230 VAC | interní varistor 300 VAC, Breakdown Voltage 470 V |
| Interní zdroj z 230 VAC | |
| Dovolený rozsah vstupního napětí (svorky C8 a C9) | 80 ÷260 VAC (47 ÷ 400 Hz) nebo 113 ÷ 300 VDC |
| Studený start (Inrush Current) | 25 A při 115 VAC, 45 A při 230 VAC |
| Výkon interního zdroje 230 VAC na 24 VDC | 10 W |
| Proudový odběr ze sítě 230 VAC | max. 0,2 A |
Napájení 24 VDC
Vstup napájení 24 VDC je chráněn varistorem a za ním vratnou pojistkou a transilem.
| Interní jištění vstupu napájení 24 VDC | interní vratná pojistka 1 A |
| Interní ochrana proti přepětí vstupu napájení 24 VDC |
interní varistor 45 VDC, Omezovací napětí 90 V |
| Povolený rozsah napájecího napětí 24 VDC | +25% ÷ –15%, zdroj musí splnit SELV |
| Maximální příkon | 10 W |

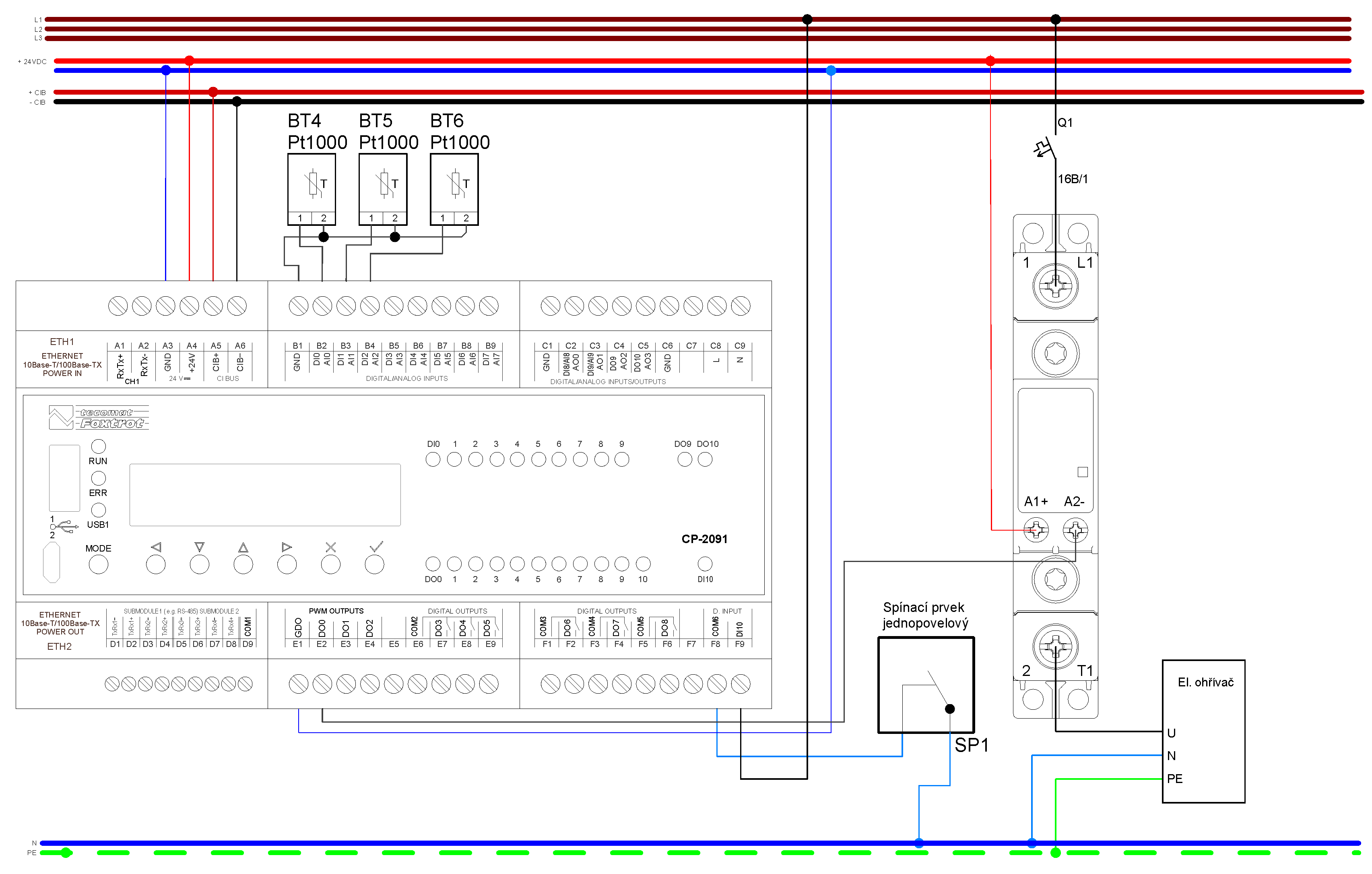

Obr, 1 Základní zapojení CP-2091 při napájení z externího zdroje 24 VDC
