CP-2061, základní technické informace k modulu

Foxtrot základní moduly Foxtrot 2, Základní modul 20.06.2025 11:23 20.06.2025 11:23



Vstupy a výstupy

Základní modul CP-2061 obsahuje následující pevně integrované vstupy a výstupy:

Vstupy

  • 4× univerzální vstupy DI0–DI3
    Každý vstup je možné konfigurovat jako:

    • binární vstup (10 V DC nebo bezpotenciálový kontakt),

    • analogový vstup (rozsah 0–10 V / 0–2 V, 12bit ADC),

    • vstup pro pasivní odporový snímač (např. Pt1000, Ni1000, NTC),

    • čítačový vstup (nelze kombinovat s analogovým režimem).

Výstupy

  • 4× reléové výstupy DO0–DO3

    • max. 250 V / 3 A AC nebo DC,

    • galvanicky oddělené,

    • organizované ve 2 skupinách (DO0+DO1 a DO2+DO3) s jednou společnou svorkou.

  • 3× tranzistorové výstupy PWM0–PWM2

    • 24 V DC, max. 0,5 A trvale (MOSFET, low-side),

    • možnost provozu v režimu PWM (frekvence a střída konfigurovatelná v aplikaci),

    • výstupy nejsou galvanicky odděleny,

    • sdílejí svorky s analogovými výstupy (AO0–AO2).

  • 3× analogové výstupy AO0–AO2

    • napěťové výstupy 0–10 V, 12bit DAC,

    • max. výstupní proud 10 mA,

    • aktivují se přepojením letovacích propojů místo PWM výstupů (pro každý zvlášť).

Komunikační rozhraní

  • 1× Ethernet 10/100 Mb (RJ-45)

  • 2× sériový kanál (RS-485, bez galvanického oddělení)

  • 1× USB host (typ A)

  • NFC paměť (interní), příklad použití naleznete v tomto článku

  • 1× linka CIB (Common Installation Bus) pro moduly CFox (max. 32 modulů, interní napájení 400 mA)

Volitelně (podle varianty modulu):

  • interní WiFi rozhraní (WLAN1),

  • externí WiFi přes USB (WLAN2 – podporované adaptéry viz dokumentace).

Napájení a mechanika

  • napájecí napětí: 24 V DC ±25 % (SELV)

  • maximální příkon: 10 W

  • šířka: 4M (70 mm), výška: 90 mm, hloubka: 58 mm

  • montáž: na U-lištu DIN 35 mm

  • svorky: vyjímatelné, max. průřez vodiče: 2,5 mm²

Centrální jednotka

  • řada J, procesor Cortex-A5 500 MHz (1 jádro)

  • paměť pro uživatelský program: 2 MB

  • paměť pro proměnné: 512 kB (z toho 48 kB RETAIN)

  • integrovaný RTC s kapacitním zálohováním (cca 500 h)

  • souborový systém: 128 MB interní disk, podpora USB Flash a microSD

  • integrovaný web server a Datalogger

  • podpora změny programu za běhu (online editace)

  • vývojové prostředí: Mosaic od verze 2024.1

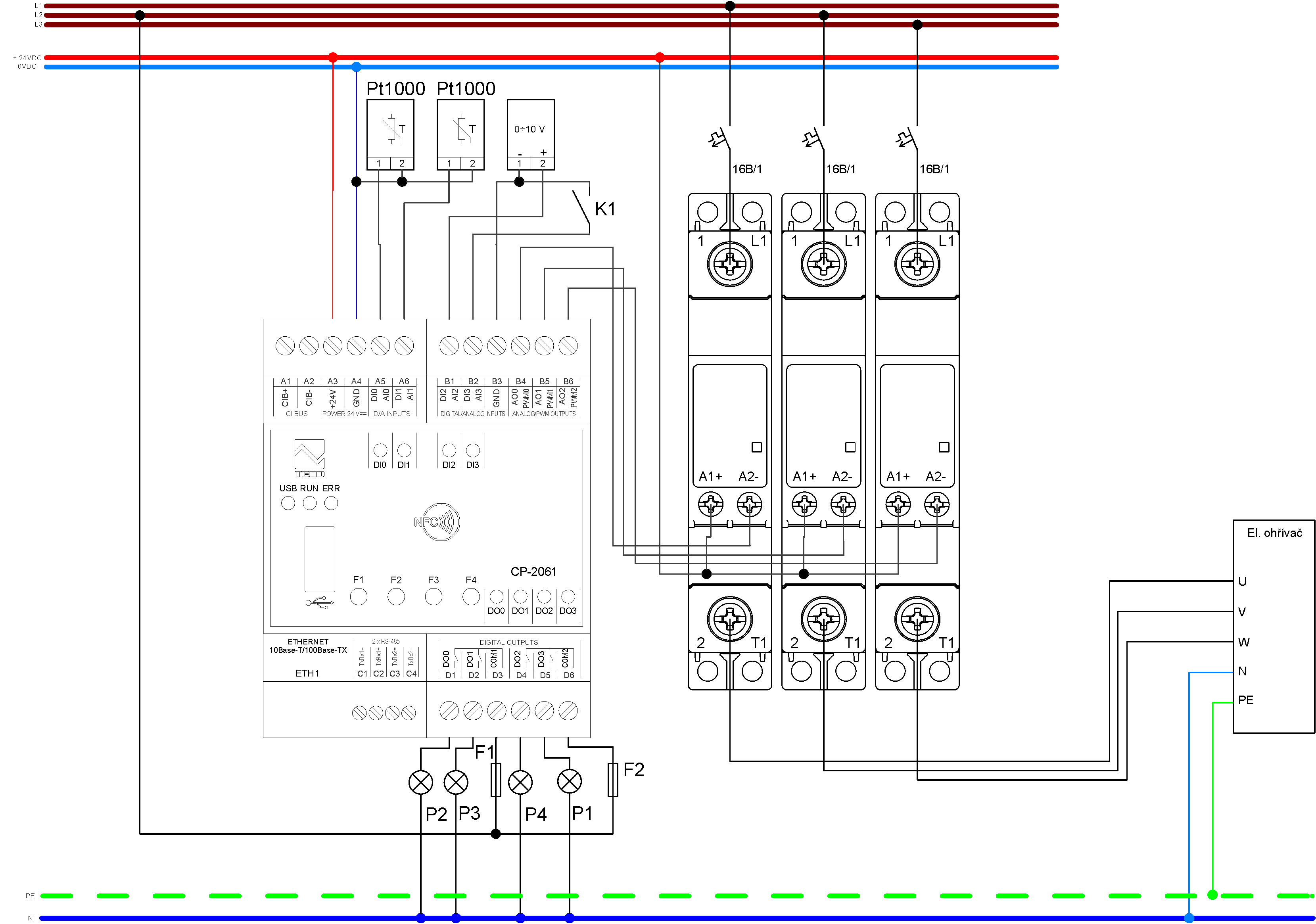

Obr. 1 základní příklad zapojení CP-2061
