Pro moduly RFox2, které vyžadují připojení externí antény standardně dodáváme antény 2JW0315-868-C675B (delší tyčka), AN-06 (krátká anténa) a 2J6615B_868MHz-020RG174-C20N (provedení "puk" na vodivý kryt).
Pro instalace, kde je nutno anténu vytáhnout z rozvaděče (např. plechová skříň) je vhodná anténa 2J6615B_868MHz-020RG174-C20N (pozor na krátký kabel), lze využít i antény k LTE modemům, např. AO-AGSM-MG5S - pro 868 MHz má horší parametry, ale převažující výhodou může být možnost umístění na rozvaděč, nebo i dál od rozvaděče (kabel 5m).

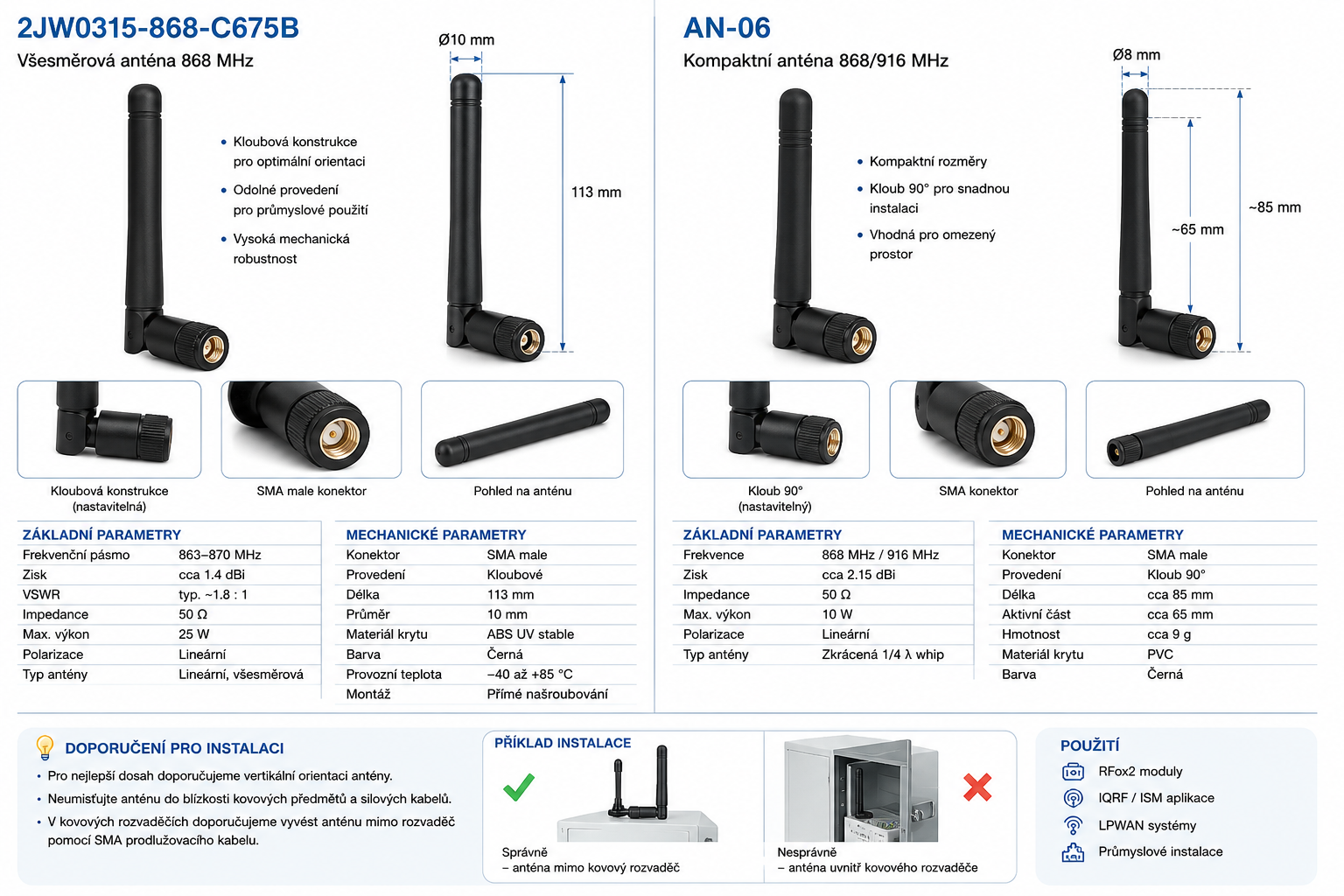

2JW0315-868-C675B
Externí všesměrová (omnidirectional) anténa pro pásmo ISM 868 MHz. Konstrukčně jde o kloubovou „whip“ anténu se SMA konektorem, vhodnou pro RFox2 moduly, dále např. pro LoRa aplikace a obecně LPWAN zařízení.
Elektrické parametry
| Frekvenční pásmo | 863–870 MHz |
| Jmenovitá frekvence | 868 MHz |
| Typ antény | Lineární, všesměrová |
| Zisk | cca 1.4 dBi |
| VSWR | typ. ~1.8 : 1 |
| Impedance | 50 Ω |
| Max. výkon | 25 W |
| Polarizace | Lineární |
Mechanické parametry
| Konektor | SMA male |
| Provedení | Kloubové |
| Délka | 113 mm |
| Průměr | 10 mm |
| Materiál krytu | ABS UV stable |
| Barva | Černá |
| Montáž | Přímé našroubování |
| Provozní teplota | −40 až +85 °C |
AN-06
Kompaktní externí anténa pro pásmo 868/916 MHz. Jedná se o zkrácenou čtvrtvlnnou whip anténu se SMA konektorem a kloubem 90°. Často používaná v a jednoduchých ISM aplikacích.
Elektrické parametry
| Frekvence | 868 MHz / 916 MHz |
| Typ antény | Zkrácená 1/4 λ whip |
| Zisk | cca 2.15 dBi |
| Impedance | 50 Ω |
| Max. výkon | 10 W |
| Polarizace | Lineární |
Mechanické parametry
| Konektor | SMA |
| Provedení | Kloub 90° |
| Délka | cca 85 mm |
| Aktivní část | cca 65 mm |
| Hmotnost | cca 9 g |
| Kryt | PVC |
| Barva | Černá |

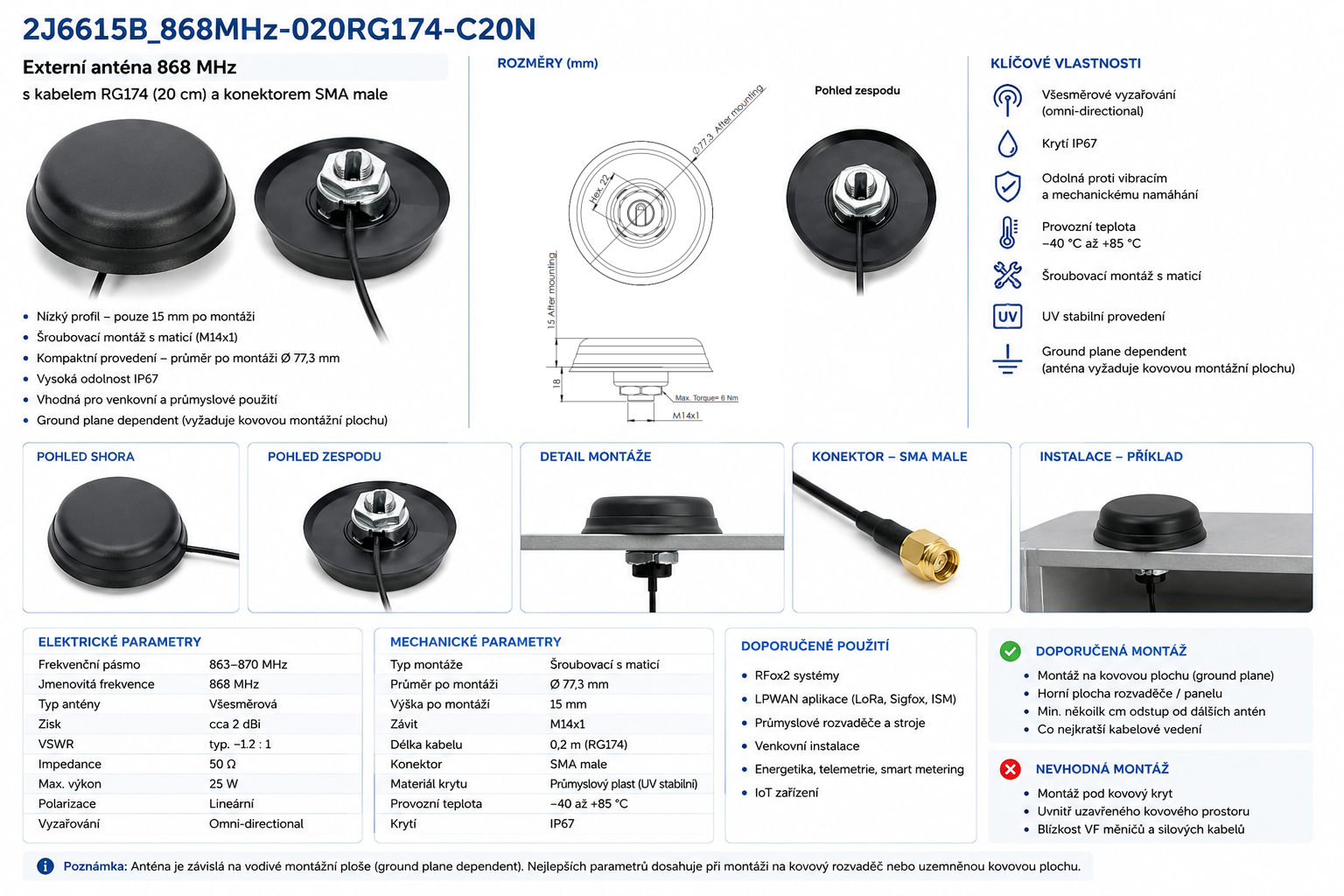

2J6615B_868MHz-020RG174-C20N
Nízkoprofilová externí anténa pro pásmo ISM 868 MHz určená pro venkovní i průmyslové použití. Konstrukčně jde o šroubovací „puk“ anténu s integrovaným koaxiálním kabelem RG174 délky 0,2 m a konektorem SMA male. Anténa je vhodná pro RFox2 systémy, LoRa a další LPWAN aplikace.
Elektrické parametry
| Frekvenční pásmo | 863–870 MHz |
| Jmenovitá frekvence | 868 MHz |
| Typ antény | Nízkoprofilová všesměrová („puk“) |
| Zisk | cca 2 dBi |
| VSWR | typ. ~1.2 : 1 |
| Impedance | 50 Ω |
| Max. výkon | 25 W |
| Polarizace | Lineární |
| Vyzařování | Omni-directional |
Mechanické parametry

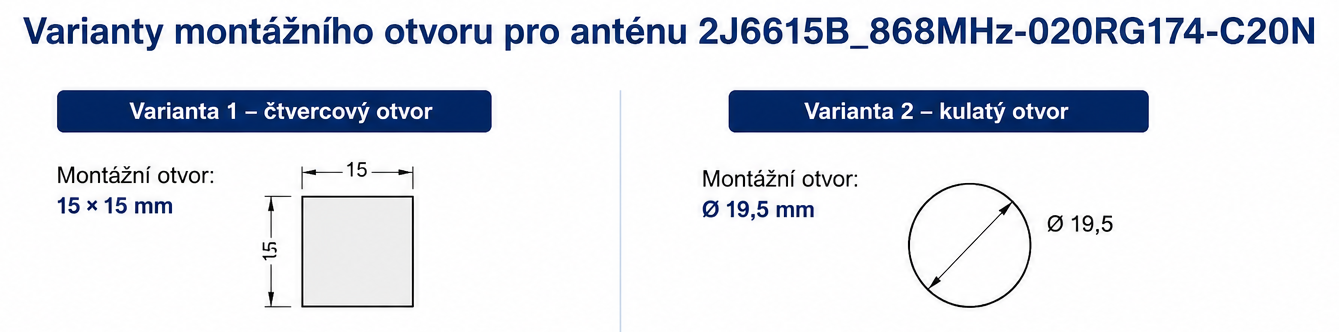

| Typ montáže | Šroubovací |
| Krytí | IP67 / IP69K |
| Rozměry | Ø 77.3 × 15 mm |
| Kabel | RG174 |
| Délka kabelu | 0,2 m |
| Konektor | SMA male |
| Materiál | Průmyslové UV stabilní provedení |
| Provozní teplota | −40 až +85 °C |
| Montáž | Anti-rotation screw mount |
Praktické poznámky k instalaci
Anténa je závislá na vodivé montážní ploše (ground plane dependent). Nejlepších parametrů dosahuje při montáži na:
- kovový rozvaděč,
- kovový panel,
- uzemněnou kovovou plochu.
Bez dostatečné zemní roviny může dojít:
- ke snížení zisku,
- zhoršení VSWR,
- zkrácení dosahu RF komunikace.
Doporučení montáže
Doporučeno:
- montáž na horní plochu rozvaděče,
- minimálně několik cm odstup od dalších RF antén,
- co nejkratší kabelové vedení.
Nevhodné:
- montáž pod kovový kryt,
- blízkost VF měničů a silových kabelů,
- montáž uvnitř kompletně uzavřeného kovového prostoru.
